数字式绝缘电阻测试仪测试三相电机测绝缘怎么接线?

测量电机绝缘主要是检测电机绕组有无受潮，电机有无绝缘老化和端部损坏接地， 都可以通过绝缘值反应出来，防止正常运行时故障损害设备，那么用数字式绝缘电阻表测试三相电机绝缘时应该怎么接线呢？

一、数字式绝缘电阻测试仪的测试线

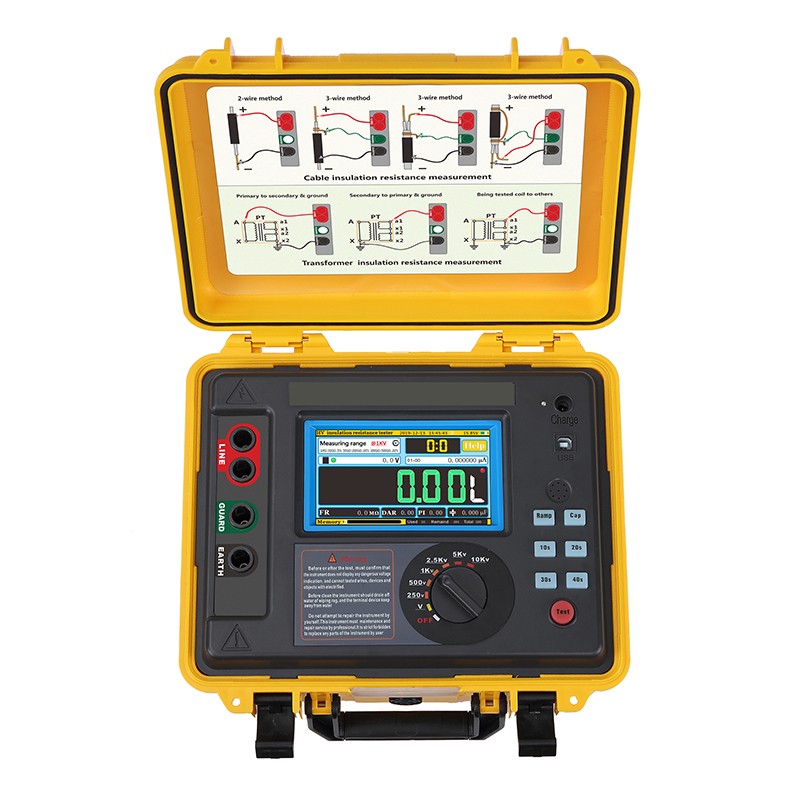

数字式绝缘电阻测试仪的测试线主要是红线（高压输出线）、黑色（回流采集线）和绿色（屏蔽线，一般不用），整体和摇表差不多

二、接线

1. 打开接线盒子，可以看到有两组绕组，拆开两个绕组间的连接片

2. 处理铁锈，把要测的端子，点都处理一下锈，保证有良好导电性

3. 绕组与外壳的绝缘，红色线夹子夹住要测的绕组端子，黑色线夹子夹住外壳，这样依次测不同绕组与外壳的绝缘

4. 绕组与绕组之间的绝缘，红色夹子和黑色夹子分别夹住要测的两个绕组的端子，这样依次测试不同绕组间绝缘

三、注意事项

1. 测试前，电机必须与电源断开

2. 要去铁锈，保证良好接触

3. 如果测的值都是OL（无穷大），考虑接触不好

4. 测试过程中，不能直接触碰
